午夜在线播放I操亚洲I精品丰满人妻一区二区三区I国产精品久久久久久久9999I四虎在线网址I午夜网I天天想天天干I国产精品综合一区二区I在线观看麻豆视频I日本aaaaa大片在线观看I日本黄色美女视频I伊人国产精品I免费一区二区电影I国产福利在线导航I3d动漫啪啪精品一区二区中文字幕I99国内精品久久久久久久I亚洲精品国产精品国自产网站I最近中文字幕第一页I亚洲精品一区二区不卡I亚洲品质自拍视频I中文字幕人成乱码在线观看I瑟瑟网站免费I好吊妞在线观看I五十路在线I在线观看亚洲色图I女人大荫蒂毛茸视频

北京耐默公司作為專業(yè)研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關(guān)知識，希望對大家會有幫助。

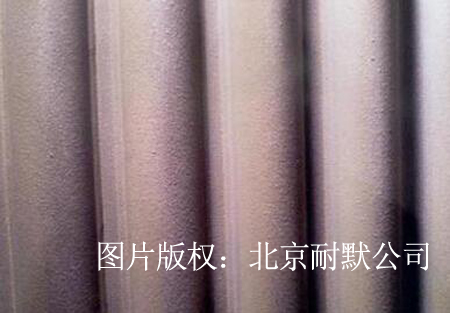

不同Al2O3含量對Cr2O3/TiO2/Al2O3/SiO2噴涂氧陶瓷涂層的氣孔率、硬度、結(jié)合力與電化學(xué)腐蝕性能的影響，探討了涂層材料的氣孔率、硬度、結(jié)合力與電化學(xué)性能的變化趨勢及其影響機(jī)理，同時研究了基體預(yù)熱和基體不預(yù)熱條件下制備的不同熱噴涂氧化鋁陶瓷的性能。主要結(jié)論如下：

1）隨著Al2O3含量的增加，涂層材料的氣孔率呈現(xiàn)先降低后升高的變化趨勢，硬度和結(jié)合力呈現(xiàn)先增大后減小的變化趨勢。當(dāng)Al2O3質(zhì)量分?jǐn)?shù)為60%時，四元復(fù)合陶瓷涂層的性能最優(yōu)，氣孔率為3.6%，硬度為824.6HV，結(jié)合力為53.8 N。
2）電化學(xué)腐蝕測試表明，添加Al2O3能提高涂層材料的耐腐蝕性能，且當(dāng)Al2O3質(zhì)量分?jǐn)?shù)為60%時，涂層自腐蝕電位最高，為‒0.28 V，此時耐腐蝕性較佳。
3）基體預(yù)熱能夠減小涂層材料與基體間的溫差，有助于增強(qiáng)涂層材料的硬度、結(jié)合力與耐腐蝕性。
