午夜在线播放I操亚洲I精品丰满人妻一区二区三区I国产精品久久久久久久9999I四虎在线网址I午夜网I天天想天天干I国产精品综合一区二区I在线观看麻豆视频I日本aaaaa大片在线观看I日本黄色美女视频I伊人国产精品I免费一区二区电影I国产福利在线导航I3d动漫啪啪精品一区二区中文字幕I99国内精品久久久久久久I亚洲精品国产精品国自产网站I最近中文字幕第一页I亚洲精品一区二区不卡I亚洲品质自拍视频I中文字幕人成乱码在线观看I瑟瑟网站免费I好吊妞在线观看I五十路在线I在线观看亚洲色图I女人大荫蒂毛茸视频

熱噴涂是氧化鉻涂層中的重要方法，由于等離子弧具有溫度高、能量集中、焰流速度高等特點，因此能夠制備出高硬度、耐磨損、耐高溫、抗氧化、耐腐蝕的陶瓷涂層，在航空、航天及原子能工業領域得到了廣泛的應用。

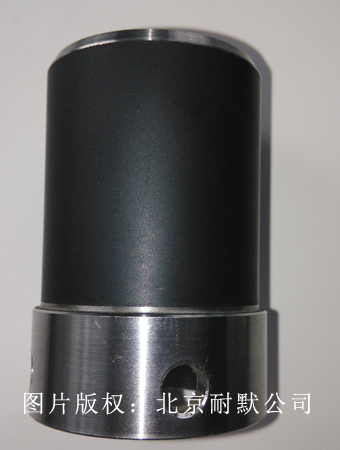

圖（1）氧化鉻涂層用于滑動軸承套表面

氧化鉻具有高硬度、極好的化學穩定性、抗高溫穩定性、摩擦系數小以及適合磨削、拋光加工等特點，廣泛應用于機械制造、航空航天和石油化工等領域。

北京耐默科技有限公司技術人員結合等離子噴涂和氧化鉻的特性，研制出等離子噴涂氧化鉻涂層KN1000。

圖（2）氧化鉻陶瓷涂層具有較強的耐腐蝕性

耐默公司通過等離子噴涂法制備綠色Cr203涂層，初步證明了其耐磨性和耐海水腐蝕性。實驗中，耐默技術人員采用等離子噴涂獲得了陶瓷涂層厚度約為210μm的Cr203涂層，顯微硬度平均值達1145HV0.2，將涂層試樣經模擬海水3.5％NaCl溶液浸泡12天后摩擦磨損結果表明，涂層的磨損失重變小；極化曲線、交流阻抗測試結果表明，涂層在3.5％NaCl模擬海水溶液中的腐蝕過程為擴散控制，其腐蝕電位和腐蝕電阻均明顯變小，但腐蝕速度并未上升，反而有些下降。
實驗證明，在海水中采用等離子噴涂氧化鉻涂層KN1000能顯著提高基材的耐磨耐蝕性能。
